En el mundillo retro, donde cada pieza de hardware es memoria y arqueología a la vez, pocas marcas despiertan tanta nostalgia como Sound Blaster. De ahí que el último “milagro” de Adrian’s Digital Basement —el canal de YouTube del divulgador y reparador Adrian Black— haya corrido como la pólvora: una Sound Blaster 2.0 (CT1350B) de 1994 rescatada de un montón de chatarra ha vuelto a la vida tras una reparación quirúrgica y un poco de impresión 3D.
El hallazgo original no prometía: la tarjeta estaba “decapitada”, con un integrado arrancado a la brava y varias pistas y pads levantados. Lo esencial, sin embargo, seguía en su sitio: el Creative CT1336A (el bridge que integra DSP y códec) y el legendario Yamaha YM3812 (OPL2), el chip FM que dio identidad sonora a incontables juegos de MS-DOS.
El diagnóstico: faltaba “solo” un cerebro 8051… y varias pistas
Identificar el IC ausente fue el primer reto. Con la ayuda de Alex, del canal Bits und Bolts, y tirando de esquemas re-ingenierizados de la propia CT1350, Adrian determinó que el componente perdido era un microcontrolador 8051-like de Atmel, un “cerebro” auxiliar encargado de tareas de control. Buenas noticias: hay repuestos disponibles y hasta variantes pre-flasheadas con firmware correcto.
Tras comprobar en banco que el OPL2 seguía cantando —FM AdLib sin digitales—, llegó la hora de soldar el MCU y reconstruir las pistas y pads arrancados por el “descuartizamiento” previo. Fue la parte más delicada: estaño fino, puentes de hilo esmaltado y la tranquilidad de quien ha pasado ya por muchos bodge wires. El esquema re-ingenierizado fue “súper útil”, admite, para decidir qué pads eran vitales y cuáles no.
Spoiler: tras una soldadura “incómoda” y subir el potenciómetro de volumen (estaba al mínimo), la tarjeta despertó con pleno modo Sound Blaster.
Un detalle after hours: faltaba también la chapa del slot (I/O bracket). Solución maker: modelado e impresión 3D y asunto resuelto.
Por qué esta 2.0 es especial (y deseable)
La CT1350 fue la última revisión de la Sound Blaster 8-bit ISA clásica. La CT1350B —la unidad reparada— conserva una rareza valiosa: compatibilidad con los chips C/MS (Creative Music System, opción de los primeros modelos) además de la FM OPL2 y el DSP con audio digital. En la práctica, fue la tarjeta que unificó el ecosistema de PC audio en la primera mitad de los 90:
- Música por FM (AdLib compatible) vía YM3812.
- Efectos y digitales por el DSP de Creative.
- Y, en algunos juegos, C/MS como tercer sabor.
Entre sus mejoras clave respecto a la SB original, la 2.0 incorporó reproducción a 44,1 kHz (mono, 8-bit) y, sobre todo, DMA (Direct Memory Access). Este último fue un salto silencioso: antes, el CPU tenía que “servir a cucharadas” los datos de sonido a la tarjeta, con un peaje de rendimiento notable; la DMA liberó a la CPU y suavizó los FPS en juegos que lo soportaban. De ahí que muchos recuerden el salto a sonido digital como un “no sabía que el PC podía hacer esto”.
Historia comprimida: la tarjeta que estandarizó el PC como máquina de juegos
A principios de los 90, la AdLib (solo FM) era la reina de la música en PC, mientras el Roland MT-32 (MIDI) seducía con su realismo… si uno podía pagarlo. Sound Blaster unió lo mejor de ambos mundos “asequibles”: música FM compatible con el catálogo AdLib y efectos digitales realistas por el DSP. Era dos tarjetas en una —tres si se montaban los C/MS— y por un precio razonable. Resultado: la Sound Blaster se convirtió en el estándar de facto que todos los desarrolladores soportaban.
La 2.0 fue la maduración de esa fórmula en 8 bits. Por eso sigue siendo codiciada: funciona con una enorme biblioteca de títulos, suena “como debe” y, para muchos, huele a infancia: Doom, Pinball Dreams, trackers como Fast Tracker, Scream/Impulse Tracker… y noches de modding musical.
Lo bonito del retro: comunidad, esquemas y manos a la obra
La reparación de Adrian tiene varios mensajes meta:
- La comunidad importa: sin el apoyo de Bits und Bolts, los esquemas re-ingenierizados o el suministro de MCUs pre-flash, el proyecto habría sido más largo (o imposible).
- Documentar salva hardware: que existan esquemáticos no oficiales permite resucitar tarjetas que, de otro modo, acabarían en e-waste.
- El maker cierra el círculo: faltaba el bracket… pues se diseña e imprime.
También es un recordatorio de cómo se hacía el hardware: pistas anchas, componentes through-hole mezclados con SMD básicos, volumen en el dial y discreto donde hoy habría firmware y autodiagnóstico. Reparable, en suma, para quien quiera y se atreva.
El vídeo: ASMR de electrónica con final feliz
En su vídeo (“Reviving a scrapped Sound Blaster 2.0 (CT1350B)”), Adrian narra paso a paso el debug, la identificación del integrado perdido, la soldadura con pads reconstruidos y el test final con FM OPL2 + digital. Es, a ratos, ASMR de reparación: punta fina, estaño justo, puentes menudos y esa mezcla de tensión y satisfacción cuando la placa responde. Un detalle simpático: el instante “eureka” llega tras subir el potenciómetro de volumen, que estaba a cero.
Por qué esto importa (más allá de la nostalgia)
El retrocomputing está en auge. Pero no es solo romanticismo: también es conservación tecnológica y divulgación de un oficio —reparar, medir, seguir pistas, entender arquitecturas— que seguirá haciendo falta. Rescatar una Sound Blaster 2.0 no cambia el mundo, pero recupera conocimiento y recuerda que hacer durar lo que ya existe es, a menudo, el mejor hack.
Y de paso, nos devuelve aquella banda sonora de 8 bits y ruido de fondo que, para una generación, sonó a futuro.
Preguntas frecuentes
¿Qué modelo exacto se ha reparado y de qué año es?
Una Sound Blaster 2.0 CT1350B, con fecha 1994 serigrafiada en la placa. Es la última revisión de la familia 8-bit ISA de Creative que conserva compatibilidad C/MS, además de FM OPL2 y DSP para efectos.
¿Qué componente faltaba y cómo se sustituyó?
Faltaba un microcontrolador Atmel basado en 8051. Bits und Bolts facilitó unidades pre-flasheadas con firmware; tras reconstruir pads/pistas dañadas, se soldó y la tarjeta recuperó su funcionalidad Sound Blaster.
¿Qué hace especial a la Sound Blaster 2.0 frente a la original?
Añadió 44,1 kHz (mono, 8-bit) y, sobre todo, DMA, reduciendo el impacto en CPU y permitiendo audio digital más fluido en juegos que lo soportaban. Mantuvo FM OPL2 (AdLib compatible) y opcionalmente C/MS.
¿Dónde ver el proceso completo de reparación?
En el canal Adrian’s Digital Basement: Reviving a scrapped Sound Blaster 2.0 (CT1350B). El vídeo muestra diagnóstico, soldadura, pruebas y la chapita del slot impresa en 3D para rematar la tarjeta.

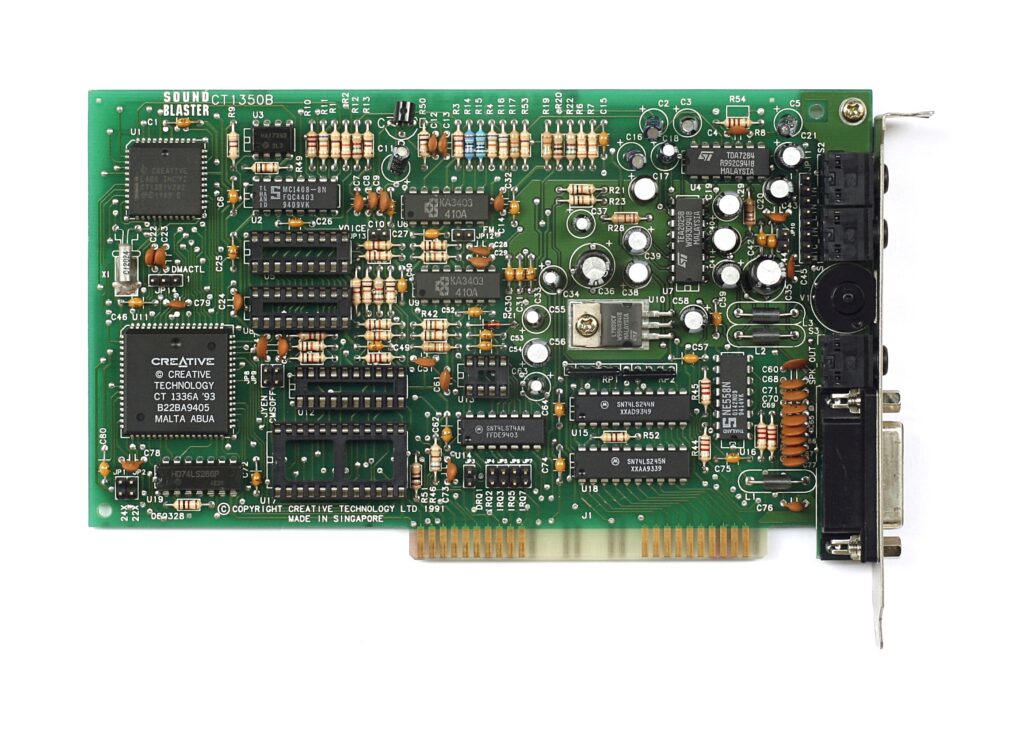

vía: hackaday. Imagen destacada de Wikipedia.
